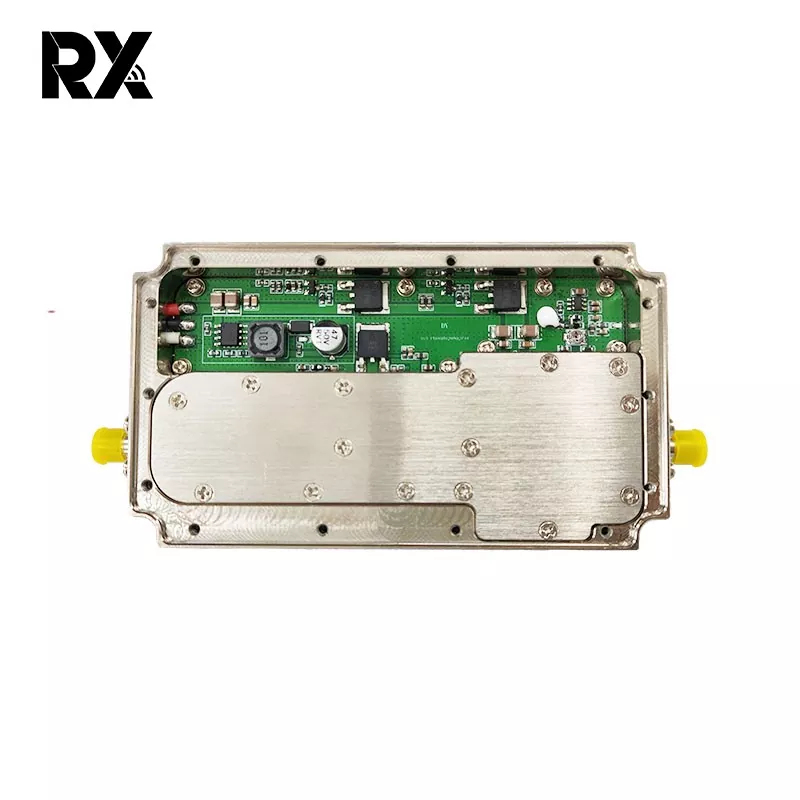

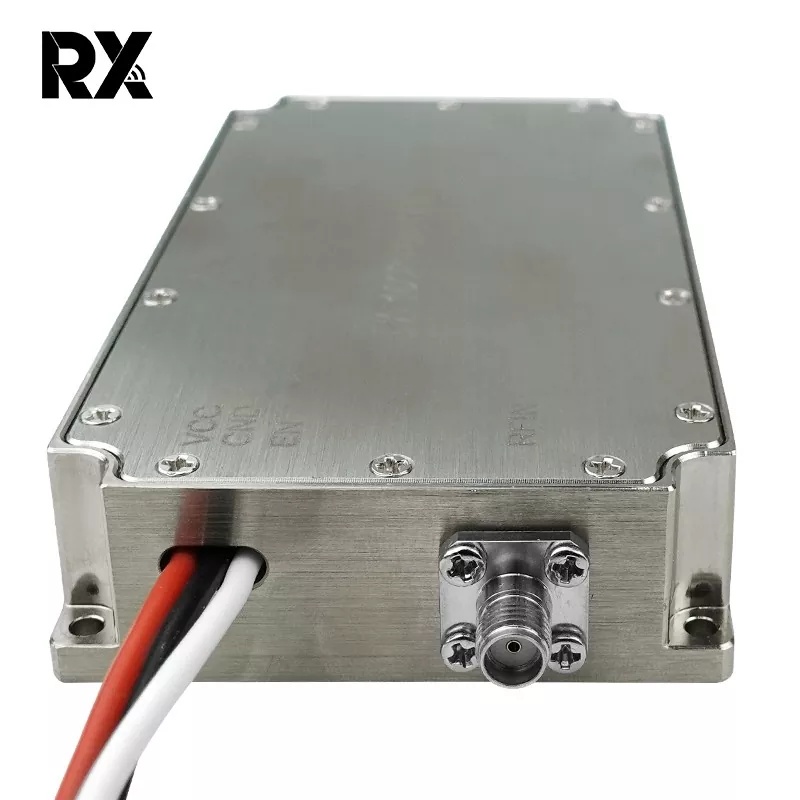

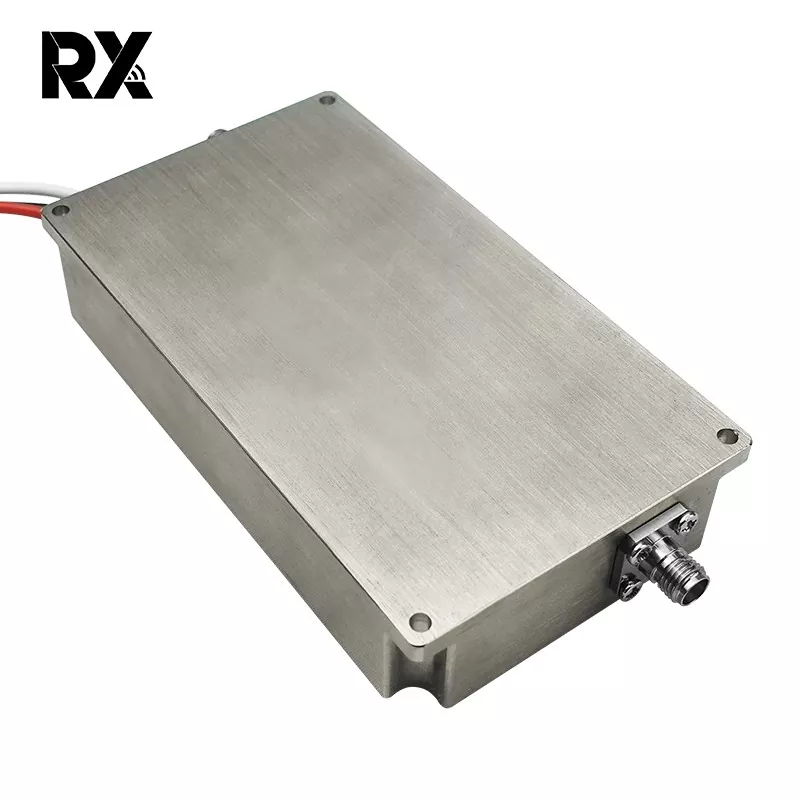

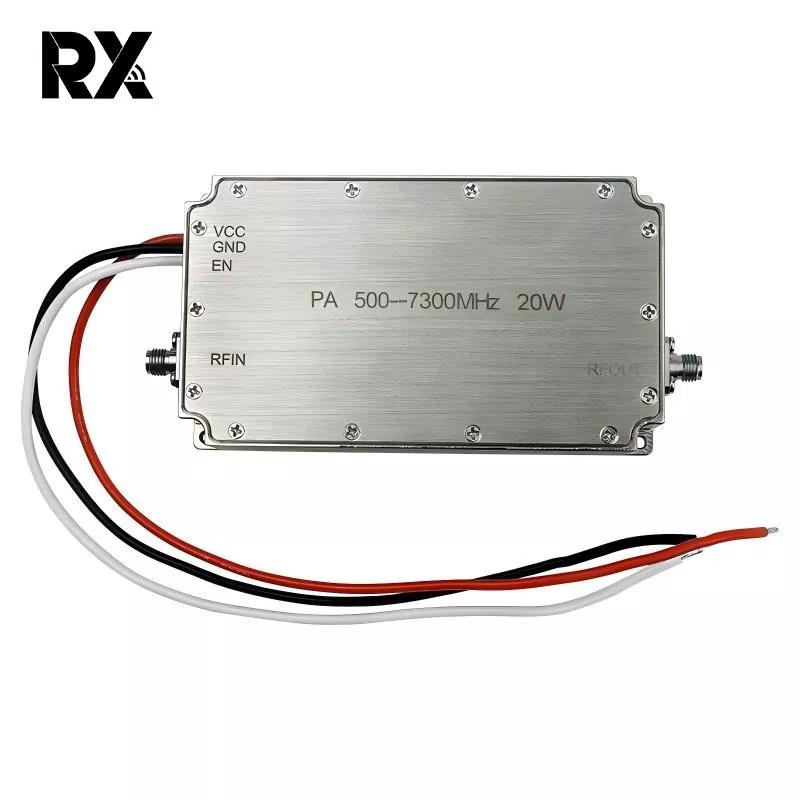

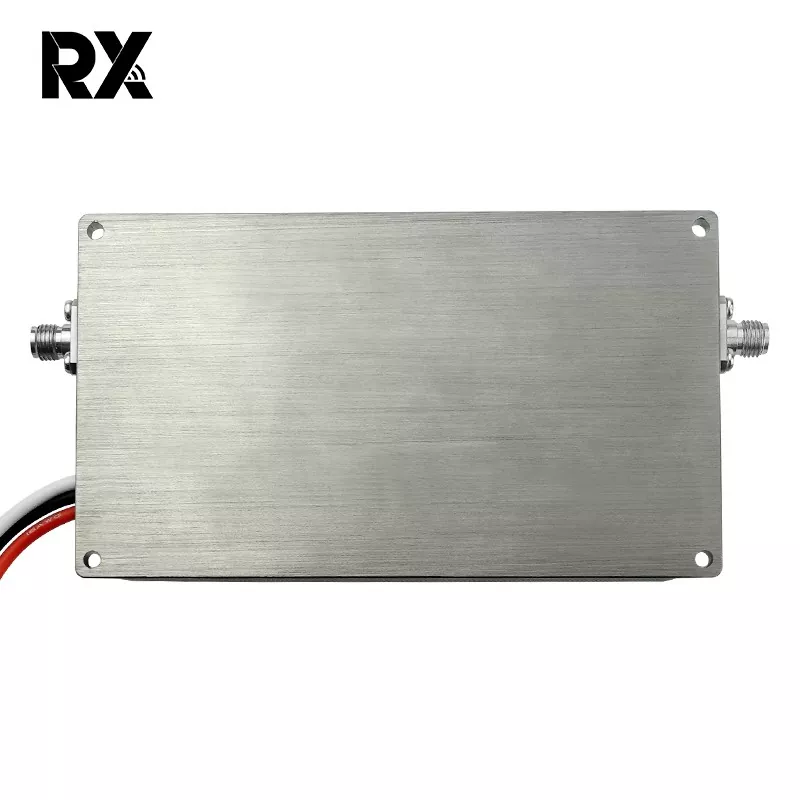

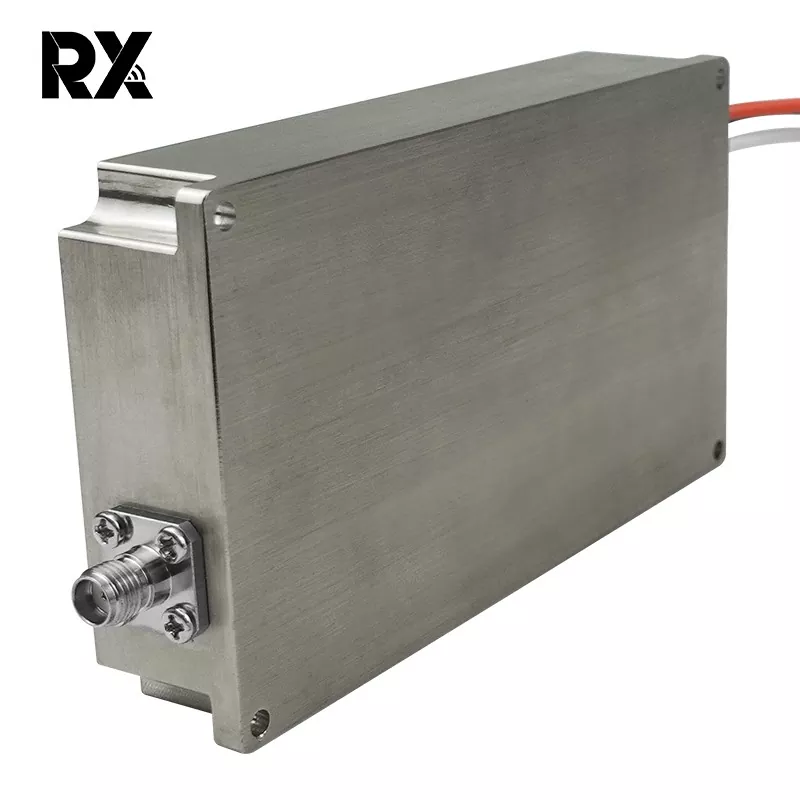

Ultraširokopasovni ojačevalnik moči 20 W 500–7300 MHz

To je ultraširokopasovni ojačevalnik moči 20 W 500–7300 MHz brez vira signala. Ima ključno vlogo pri dispečiranju električne energije in zaščiti vodov v sistemu. Čeprav sam ne zagotavlja ojačanja, lahko natančno oslabi, uskladi ali izolira signale visoke moči do 20 W v ultraširoki pasovni širini 500 MHz–7,3 GHz.

Pošlji povpraševanje

Opis izdelka

Glavne prednosti:

Ta čip za ojačevalnik moči 20 W 500–7300 MHz pokriva 500–7300 MHz, hkrati pa pokriva pasove L, S, C in del pasov X, kar omogoča večkratno uporabo v enem čipu. To zmanjša število komponent frekvenčnega razdelilnika, s čimer se zmanjša velikost in prihranijo stroški. Olajša preklapljanje med interferenčnimi pasovi, kar odpravlja potrebo po zunanjih virih signala in antenah. En sam širokopasovni čip lahko prenese motnje od nizkih frekvenc, običajnih pasov do visokih frekvenc.

Osnovna funkcija:

V širokopasovni oddajno-sprejemni povezavi podpira pogonsko moč 20 W, ki presega mejo predhodne stopnje, na raven, ki jo zmore naslednji čip, in preprečuje, da bi se kasnejši LNA/mešalnik stisnil ali izgorel. Zdrži trenutno moč ≥ 20 W. Ko pride do odbite moči zaradi neusklajenosti antene ali odprtega tokokroga v naslednji stopnji, ta ojačevalnik moči 500–7300 MHz 20 W absorbira/zmanjša odbito energijo za zaščito močnostnih tranzistorjev v predhodni stopnji.

Ta močnostni ojačevalnik, vstavljen med dve stopnji močnostnega ojačevalnika, lahko zmanjša povratno izgubo za 3-6 dB, zmanjša medstopenjske odboje, zaduši samonihanje in izboljša medstopenjsko izolacijo.

20 W 500–7300 MHz Ultra širokopasovni ojačevalnik moči Specifikacija（TC=25℃）

št.	Opis	Simbol	Min	Tip		maks	Enota	Opomba
1.	Delovna frekvenca	ČB	500			7300	MHz
2.	Vhodna moč	Pin		0			dBm
3.	Izhodna moč CW	Psat	42.5	43		44	dBm	Neprekinjen val
4.	Povečanje moči	Gp		43			dBm	@ Pin=0 dBm
5.	Ravnost povečanja moči	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Vhodna povratna izguba	S11		-15			dB
7.	Delovna napetost	Vdc	24	30		36	V
8.	Trenutna poraba	A		2		3	A	@ Moč=10~15W
9.	Vhod RF priključka		SMA, ženska
10.	Izhod RF priključka		SMA, ženska
11.	Teža			0.278		0.3	Kg
12.	DolžinaŠirinaVišina		1056020			mm
13.	Največja vhodna moč	PinMax	≤10			dBm
14.	Definicija vmesnika	VDD	A1		24Vdc
		GND	A2		Tla
		Omogoči	1		5V~Vdd:VKLOP 0V: IZKLOP
	Celotna dimenzija	Opomba: 1、 Splošne mere so samo za referenco； 2、 Velikost je mogoče ustrezno povečati ali zmanjšati glede na zahteve kupca； 3、 Položaj vhodnega vmesnika, izhodnega vmesnika in vmesnika za napajanje je mogoče spremeniti glede na dejanske potrebe strank；
	Celotna dimenzija

Krivulje delovanja (dejanski izmerjeni vzorci, 25 °C, 28 V)

Pogostost	vnos	24V			30V			36V
（MHz）	(dBm)	Pout (dBm)	I(A)	η (%)	Pout (dBm)	I(A)	η (%)	Pout (dBm)	I(A)	η (%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
