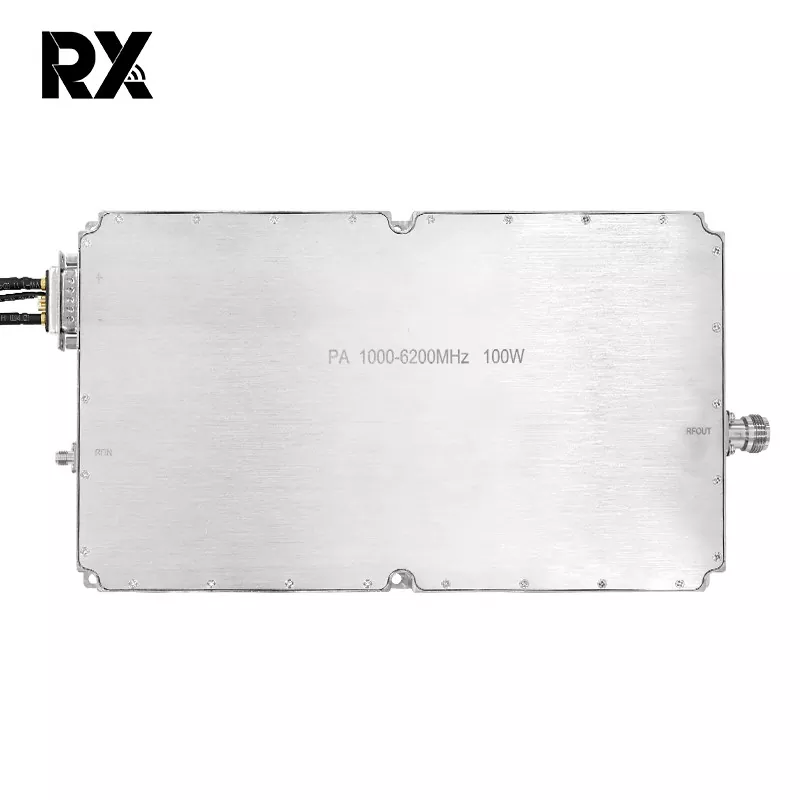

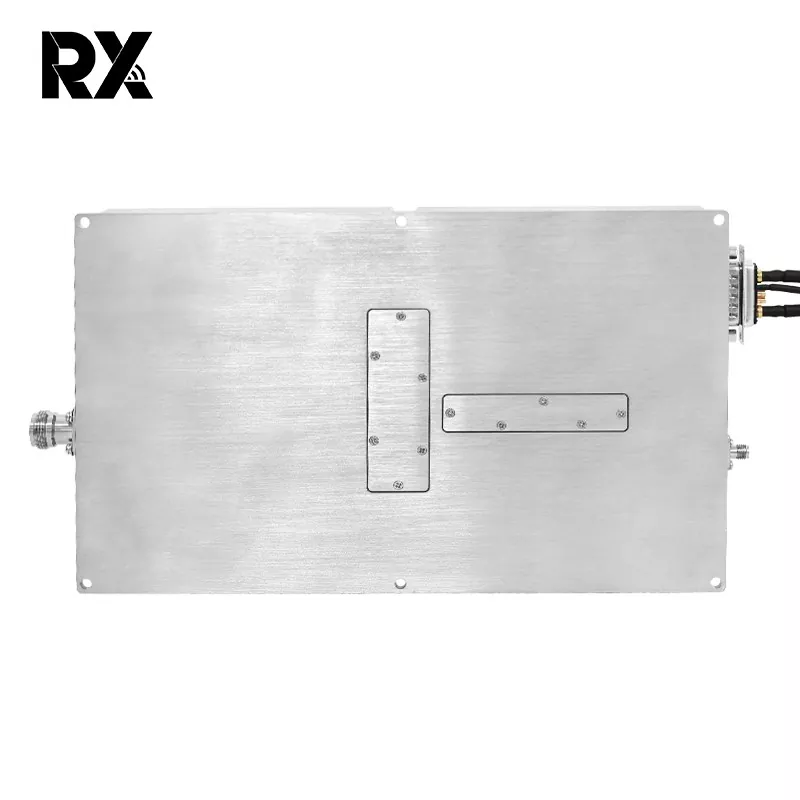

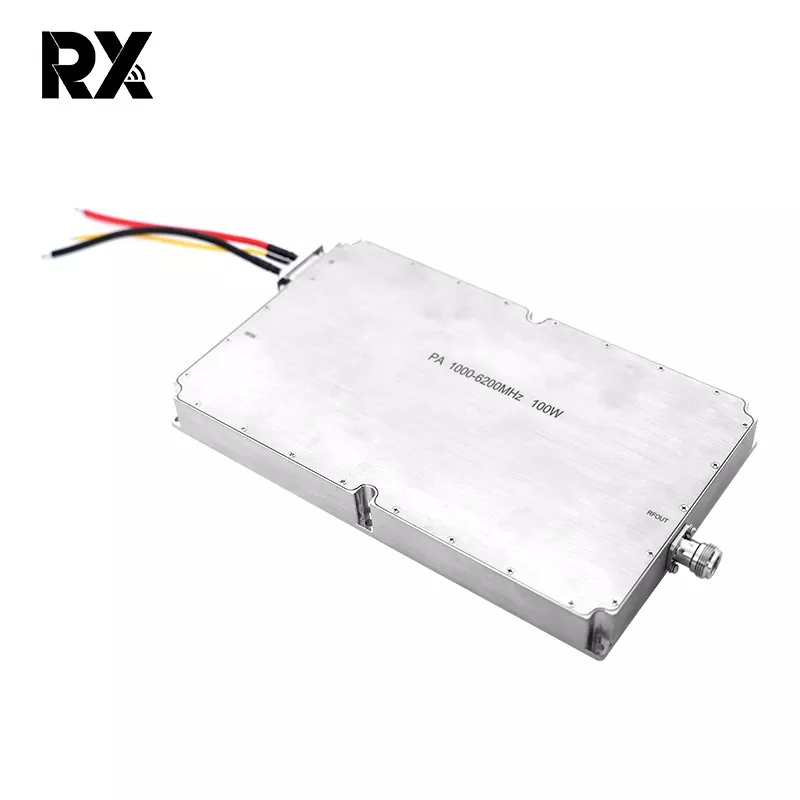

Ultra širokopasovni 1000-6000MHz visoko zmogljiv 100W ojačevalnik moči

Ultra-širokopasovni 1000–6000MHz visoko zmogljivi 100W ojačevalnik moči je RF modul. Posamezen modul lahko pokriva 1–6 GHz, s čimer se odpravi potreba po tradicionalnih večpasovnih preklopnih vezjih, s čimer se znatno zmanjša velikost in kompleksnost sistema. Primerno za scenarije, ki vključujejo frekvenčno agilnost, frekvenčne skoke ali širokopasovne motnje.

Pošlji povpraševanje

Opis izdelka

Ultra širokopasovni 1000-6000MHz visoko zmogljiv 100W ojačevalnik moči

Ta modul uporablja tehnologijo GaN, s čimer doseže 30 % manjše odvajanje toplote kot LDMOS pri enakovredni moči 100 W, s čimer doseže resnično visoko moč in nizko odvajanje toplote, s čimer se podaljša življenjska doba modula. Poleg tega smo tiskanemu vezju dodali temperaturno zaščito, zaščito pred obremenitvijo, zaščito pred prenapetostjo in zaščito pred prenapetostjo, s čimer smo odpravili potrebo po zunanjih zaščitnih funkcijah in močno povečali učinkovitost delovanja.

Za razliko od običajnih ozkopasovnih frekvenc ultraširokopasovni (1000–6000MHz) zahteva višje tehnične standarde in standarde kakovosti komponent, da doseže svoje ultraširokopasovne, visoko zmogljive in visoko zanesljive lastnosti. Ultra širokopasovni 1000–6000MHz 100W ojačevalnik moči je pokazal izjemno zmogljivost pri sodobnih večpasovnih komunikacijah, testiranju EMC, elektronskem bojevanju in sistemih proti dronom.

Specifikacija 1000-6200MHz100W ojačevalnika moči（TC=25℃）

št.	Opis	Simbol	Min	Tip		maks	Enota	Opomba
1.	Delovna frekvenca	ČB	1000			6200	MHz
2.	Vhodna moč	Pin		2			dBm
3.	Izhodna moč CW	Psat	50.5	51		52.5	dBm	Neprekinjen val
4.	Povečanje moči	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Ravnost povečanja moči	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Vhodna povratna izguba	S11		-15			dB
7.	Delovna napetost	Vdc	28	28		32	V
8.	Trenutna poraba	A		17		21.5	A	@ Moč=110~180W
9.	Vhod RF priključka		SMA, ženska

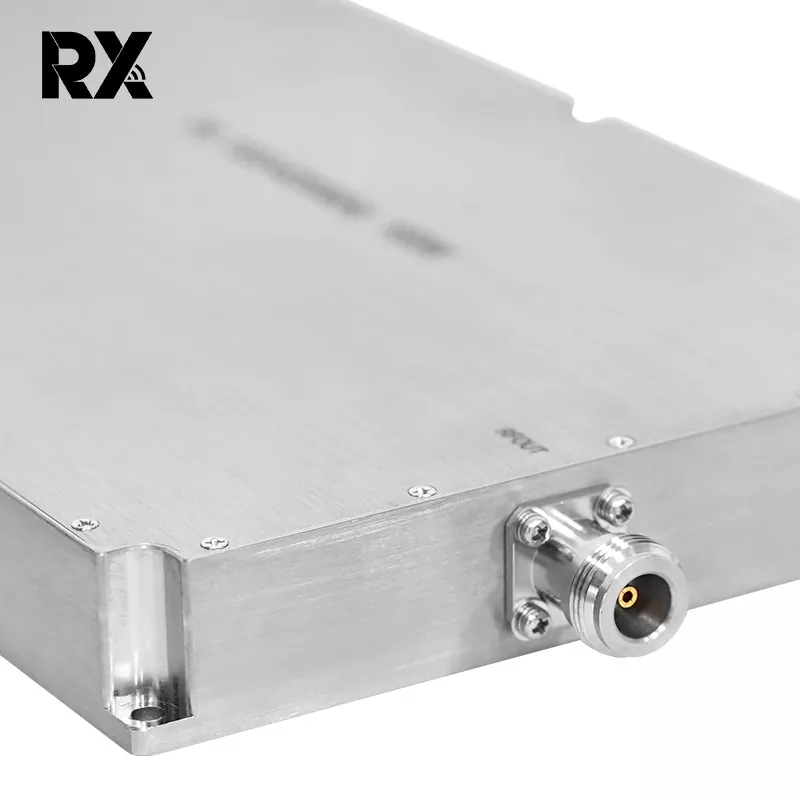

10.	Izhod RF priključka		N, Ženska
11.	Teža			1.9		2	Kg
12.	DolžinaŠirinaVišina		25015025			mm
13.	Največja vhodna moč	PinMax	≤10			dBm

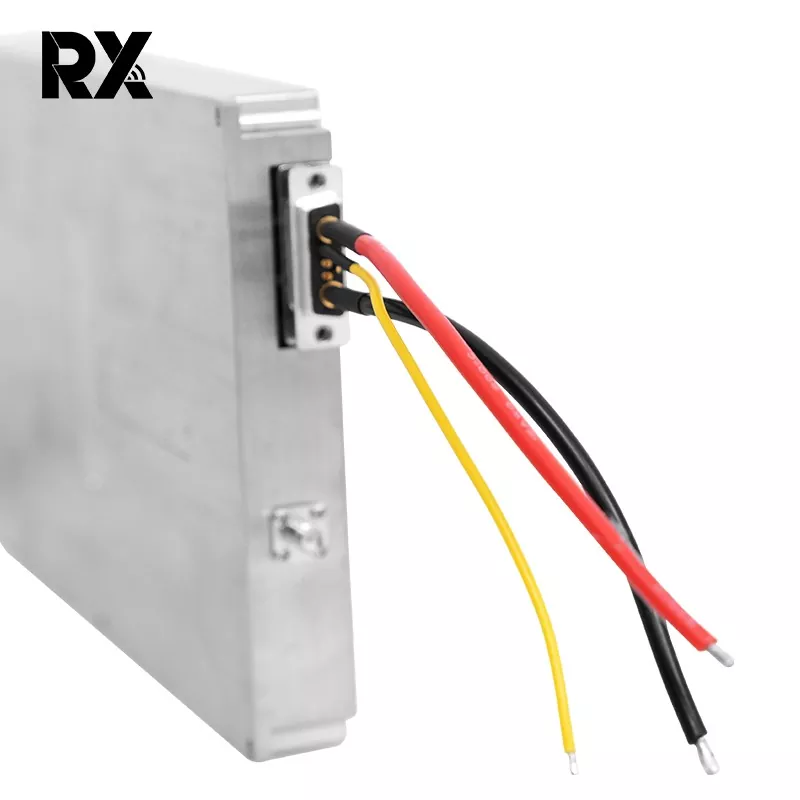

14.	Definicija vmesnika (7W2 ženski)	VDD	A1		28Vdc
		GND	A2		Tla
		Pretokovna zaščita	2		Normalno delovanje: 0V Pretokovna zaščita: +5V			Prenapetostna zaščita@25A
		Zaščita pred previsoko temperaturo	2		Normalno delovanje: 0V Zaščita pred previsoko temperaturo: +5V			Previsoka temperatura
		Omogoči	3		5V~Vdd:VKLOP 0V: IZKLOP			zaščita pri 100 ℃
		GND	4		Tla
		Država	5		Normalno delovanje: 0V Državna zaščita: +5V
