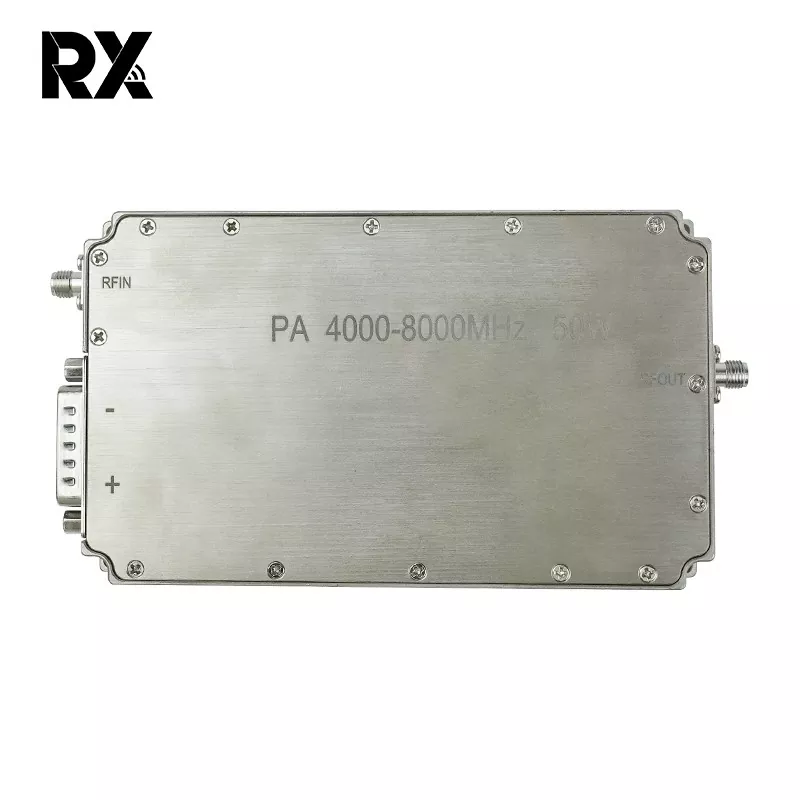

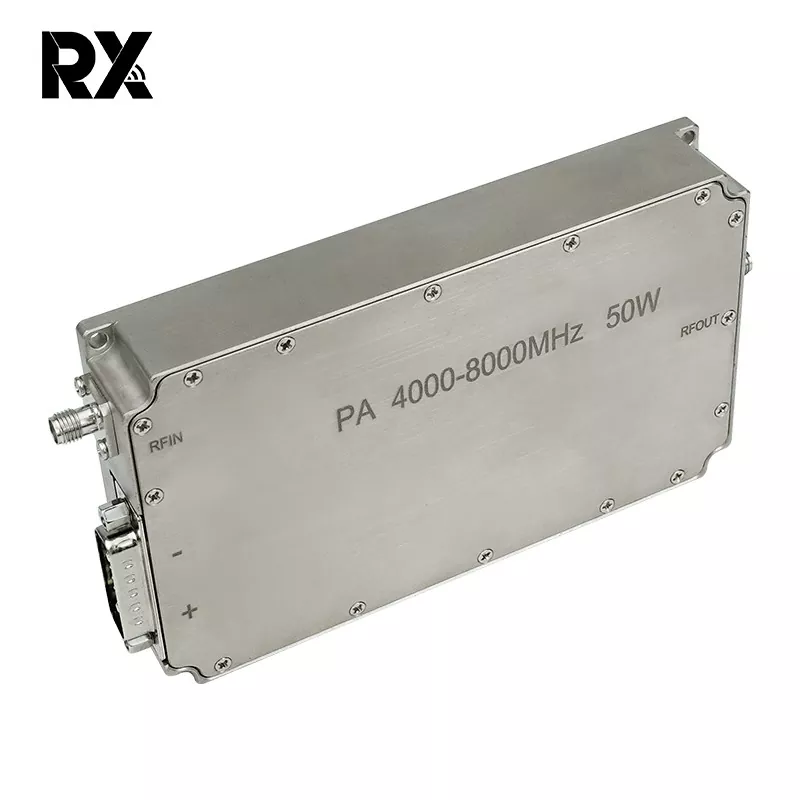

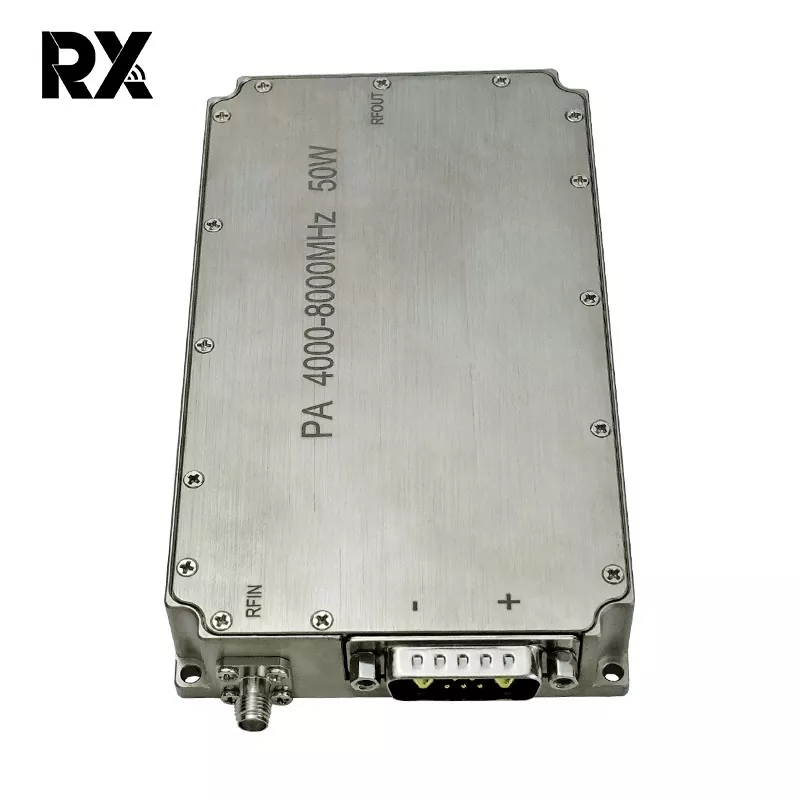

Ultra širokopasovni C-pas 4-8 GHz 50 W RF sistem ojačevalnika moči

Ta 50 W širokopasovni ojačevalnik moči je visoko zmogljiv RF modul, zasnovan za aplikacije, ki zahtevajo robustno izhodno moč v frekvenčnem območju od 4 GHz do 8 GHz. Z uporabo napredne tehnologije GaN (galijev nitrid) zagotavlja visoko gostoto moči, odlično učinkovitost in zanesljivo linearnost v široki trenutni pasovni širini. Ojačevalnik je zasnovan za stabilnost, vzdržljivost in dosledno delovanje v zahtevnih okoljih.

Pošlji povpraševanje

Opis izdelka

Ključne značilnosti

Širokopasovna zmogljivost: brezhibno deluje v celotnem spektru od 4 GHz do 8 GHz (C-pas) brez potrebe po preklapljanju pasov.

Visoka izhodna moč: Zagotavlja običajno nasičeno izhodno moč najmanj 50 vatov (47 dBm) v celotnem pasu.

Visoko ojačenje: značilno ojačenje majhnega signala 50 dB (najmanj), kar zagotavlja učinkovito ojačitev signala iz virov nizke moči.

Odlična enakomernost ojačanja: Ohranja vrhunsko enakomernost ojačanja običajno ±1,5 dB v celotnem frekvenčnem območju za enakomerno delovanje.

Visoka učinkovitost: vključuje visoko učinkovito zasnovo, ki običajno dosega 30-odstotno dodano moč (PAE), kar zmanjšuje toplotno obremenitev in porabo enosmerne energije.

Robustna linearna zmogljivost: ponuja visoko kompresijsko točko 1dB (OP1dB), običajno > 47dBm, ki podpira tako linearno kot nasičeno ojačanje za različne modulacijske sheme.

Integrirana zaščita in nadzor: Vključuje celovite varnostne funkcije: zaščita pred povratno napetostjo, izklop zaradi previsoke temperature in zaščita pred preobremenitvijo / VSWR. Standardni analogni vmesnik za nadzor pristranskosti, omogočanje/onemogočanje (TTL) in spremljanje stanja.

Toplotno upravljanje: zasnovan z učinkovitim hladilnim sistemom osnovne plošče, ki zagotavlja zanesljivo delovanje pri polni obremenitvi. Delovno temperaturno območje ohišja: -40°C do +85°C.

Robustna konstrukcija: v robustnem, hermetično zaprtem kovinskem ohišju za vrhunsko zaščito in odpornost na okolje, primerno za uporabo v vojski, vesolju in industriji.

št.	Opis	Simbol	Min	Tip	maks	Enota	Opomba
1.	Delovna frekvenca	ČB	4000		8000	MHz
2.	Vhodna moč	Pin		0		dBm
3.	Izhodna moč CW	Psat	47	48.5	49.5	dBm	Neprekinjen val
4.	Povečanje moči	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Ravnost povečanja moči	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Majhen SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Ravnost majhnega ojačanja signala	△G		±2		dB	@ Pin=-5dBm
8.	Vhodna povratna izguba	S11		-15		dB
9.	Delovna napetost	Vdc	28	28	32	V
10.	Trenutna poraba	A		6	8	A	@ Moč=50~90W
11.	Delovna temperatura		-40℃~+50℃
12.	Vhod RF priključka		SMA, ženska
13.	Izhod RF priključka		SMA, ženska
14.	Teža			0.439	0.50	Kg
15.	DolžinaŠirinaVišina		1348022			mm
16.	Vhodna moč	PinMax	-5		5	dBm

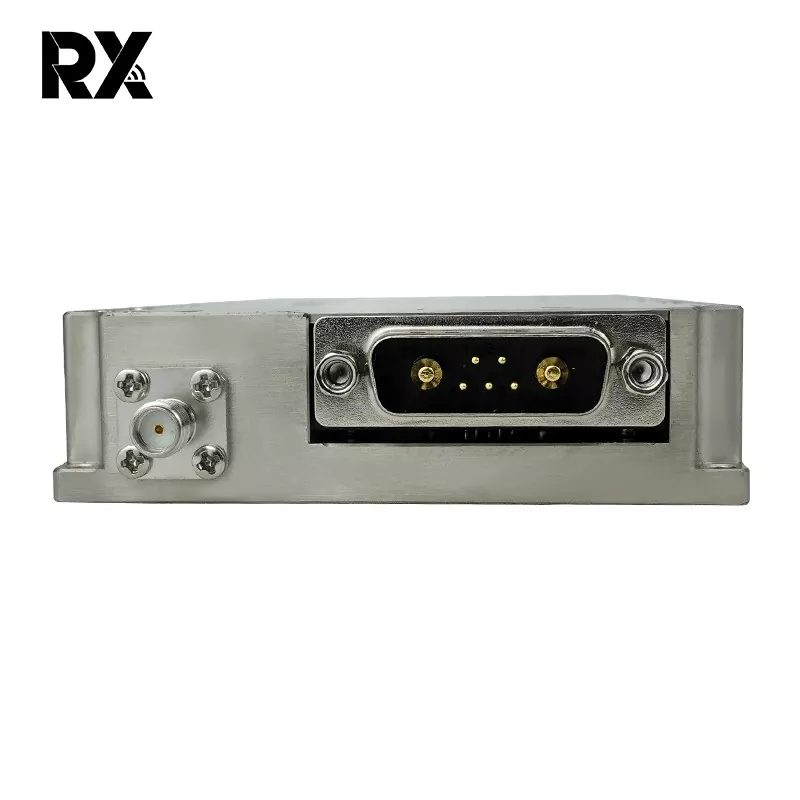

17.	Definicija vmesnika (7W2 ženski)	VDD	A1	Tla
		GND	A2	28Vdc
		Trenutni občutek	1	Analogna napetost glede na tok modula@100mV/A
		Senzor temperature	2	Analogna napetost glede na temperaturo modula pri 10 mV/℃
		Omogoči	3	Omogoči ojačevalnik			Omogočanje ojačevalnika:TTL Logic High（3,3V）（Notranje potegnjeno-nizko）
		GND	4	Tla
	Celotna dimenzija	Opomba: 1、 Splošne mere so samo za referenco； 2、 Velikost je mogoče ustrezno povečati ali zmanjšati glede na zahteve kupca； 3、 Položaj vhodnega vmesnika, izhodnega vmesnika in vmesnika za napajanje je mogoče spremeniti glede na dejanske potrebe strank；
